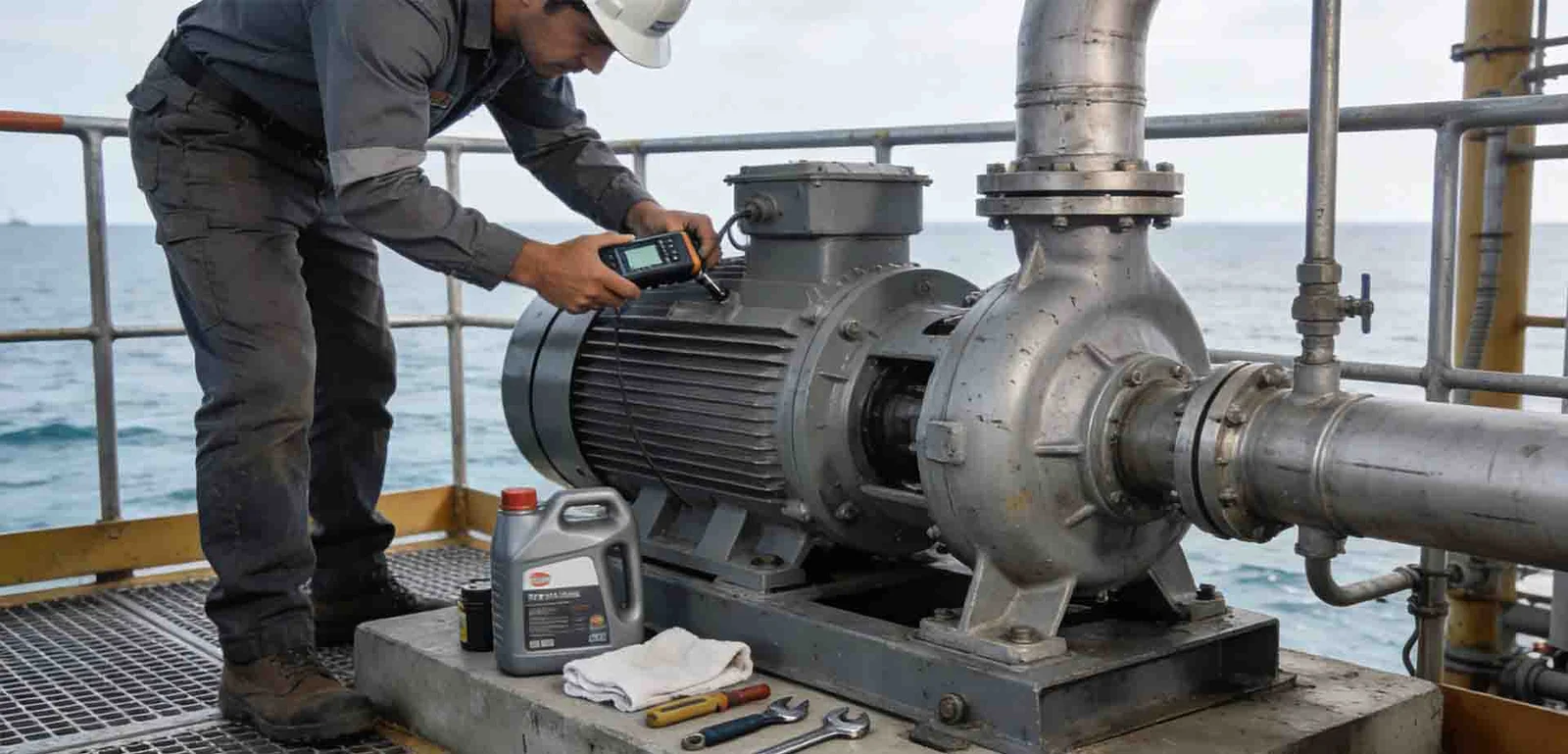

Gwida għall-Installazzjoni tal-Pompa ċentrifugali: Kif tinstalla sew pompa tal-ilma biex tevita l-iżolament tal-vibrazzjoni?

L-installazzjoni xierqa hija waħda mill-aktar fatturi importanti li jaffettwaw il-prestazzjoni, l-affidabbiltà u l-ħajja tas-servizz ta 'pompa ċentrifugali.
Anke pompa-iddisinjata tajjeb u ta'-kwalità għolja tista' tesperjenza vibrazzjoni eċċessiva, tnixxija tas-siġill mekkaniku, ħsara fil-berings, nuqqas ta' akkoppjar, jew prestazzjoni idrawlika mnaqqsa jekk il-pompa tkun installata ħażin.

L-iżolament tal-vibrazzjoni huwa importanti, iżda m'għandux jitqies bħala soluzzjoni indipendenti. It-tħaddim affidabbli tal-pompa tiddependi fuq is-sistema ta 'installazzjoni kollha, inklużi l-pedament, il-pjanċa tal-bażi, l-allinjament, il-pajpijiet, l-appoġġi, il-valvi, il-konnessjonijiet flessibbli u l-kundizzjonijiet operattivi.

Din il-gwida tispjega l-prinċipji ewlenin tal-installazzjoni tal-pompa ċentrifugali u tipprovdi rakkomandazzjonijiet prattiċi għall-preparazzjoni tal-pedament, l-allinjament tax-xaft, l-iżolament tal-vibrazzjoni, l-installazzjoni tal-pajpijiet, il-kummissjonar u s-soluzzjoni tal-problemi.





1. Għaliex hija l-installazzjoni xierqa tal-pompa importanti?

Pompa ċentrifugali hija magna li ddur li tiġġenera forzi idrawliċi u mekkaniċi waqt it-tħaddim. Dawn il-forzi għandhom jiġu trasferiti kif suppost lill-pedament u s-sistema tal-madwar.

Installazzjoni ħażina tista' tirriżulta fi:

Vibrazzjoni u storbju eċċessivi

Is-sħana żejda tal-bearing jew falliment prematur

Tnixxija tas-siġill mekkaniku

Ilbes tal-akkoppjar

Allinjament ħażin tax-xaft

Effiċjenza tal-pompa mnaqqsa

Ħajja tas-servizz tat-tagħmir imqassra

Għal din ir-raġuni, l-installazzjoni tal-pompa għandha titqies bħala sistema integrata li tinvolvi l-pompa, mutur, pjanċa bażi, pedament, pajpijiet, appoġġi, u sistema ta 'iżolament tal-vibrazzjoni.



2. Tħejjija tal-Fondazzjoni tal-Pompa

Pedament b'saħħtu u stabbli huwa l-ewwel pass lejn tħaddim affidabbli tal-pompa.

Il-pedament għandu jkun iddisinjat biex isostni l-assemblaġġ sħiħ tal-pompa u l-mutur filwaqt li jirreżisti tagħbijiet operattivi u vibrazzjoni.

Qabel l-installazzjoni, iċċekkja:

Dimensjonijiet u saħħa tal-pedament

Postijiet tal-boltijiet tal-ankra

Kondizzjoni tal-wiċċ tal-immuntar

Appoġġ tal-pjanċa tal-bażi

Livellità tal-pedament

Spazju meħtieġ għat-tħaddim u l-manutenzjoni

Il-wiċċ tal-pedament għandu jkun nadif, stabbli u ħieles minn materjal maħlul.

Għal pompi ċentrifugali industrijali akbar, pjanċa ta 'bażi ​​installata u grouted kif suppost tipprovdi riġidità addizzjonali u tgħin biex iżżomm l-allinjament waqt it-tħaddim.

Grouting fqir jew fondazzjoni irregolari jistgħu jikkawżaw deformazzjoni tal-pjanċa tal-bażi u jikkontribwixxu għal problemi ta 'vibrazzjoni.



3. Ikkoreġi l-Installazzjoni u l-Guting tal-Baseplate

Għal ħafna pompi ċentrifugali orizzontali, il-pompa u l-mutur huma mmuntati fuq bażi komuni.

Sekwenza ta' installazzjoni tipika hija:

Spezzjoni tal-pedament → Pożizzjonament tal-pjanċa tal-bażi → Leveling → Allinjament inizjali → Grouting → Allinjament finali → Konnessjoni tal-pajpijiet → Spezzjoni finali

Il-pjanċa tal-bażi għandha tkun livellata kif suppost u sostnuta b'mod sikur qabel il-grouting.

Il-grouting għandu jimla l-ispazju ddisinjat taħt il-pjanċa tal-bażi u jipprovdi appoġġ kontinwu mingħajr vojt sinifikanti.

Wara li l-ħalib tat-tikħil ikun vulkanizzat, il-boltijiet tal-ankri għandhom jiġu ssikkati skont l-istruzzjonijiet tal-manifattur, segwiti minn kontroll tal-allinjament finali.

Għal pompi kbar, grouting korrett huwa partikolarment importanti minħabba li bażi instabbli tista 'taffettwa direttament l-allinjament tax-xaft u l-vibrazzjoni.



4. Allinjament tal-Pompa u tal-Mutur

L-allinjament korrett tal-pompa-mutur huwa wieħed mill-aktar rekwiżiti ta 'installazzjoni importanti għat-tagħmir li jdur.

Żewġ tipi komuni ta 'allinjament ħażin tax-xaft huma:

Allinjament ħażin parallel jew offset

Allinjament ħażin angolari

Allinjament ħażin jista 'jipproduċi forzi addizzjonali fl-assemblaġġ ta' l-igganċjar u li jdur, li jirriżulta fi:

Żieda fil-vibrazzjoni

Ilbes tal-bearings

Falliment tas-siġill mekkaniku

Ħsara fl-akkoppjar

Żieda fil-konsum tal-enerġija

Qabel l-allinjament finali, l-installatur għandu wkoll jiċċekkja għalsieq ratba, li sseħħ meta saqajn bil-mutur wieħed jew aktar ma joqogħdux b'mod korrett fuq il-pjanċa tal-bażi.

Għodod ta' allinjament bil-lejżer jistgħu jintużaw għall-allinjament ta' preċiżjoni, partikolarment għal applikazzjonijiet ta'-veloċità għolja jew ta' xogħol-kritiku.

It-tolleranza tal-allinjament permissibbli għandha dejjem issegwi r-rekwiżiti tal-manifattur tal-pompa u tal-igganċjar aktar milli tapplika valur universali wieħed għal kull pompa.



5. Iċċekkja l-Allinjament mill-ġdid wara l-installazzjoni tal-pajpijiet

Pompa tista 'tiġi allinjata b'mod korrett qabel ma l-pajpijiet tkun installata u ssir allinjata ħażin wara.

Dan ġeneralment ikun ikkawżat minn forzi esterni mill-pipelines konnessi.

Il-pajpijiet jistgħu jintroduċu:

Tagħbijiet vertikali

Forzi orizzontali

Forzi ta 'espansjoni termali

Forzi li jdawwar

Tagħbijiet taż-żennuna

Għalhekk, il-proċedura korretta hija:

Allinjament inizjali → Installazzjoni tal-pajp → Appoġġ tal-pajp → Kontroll finali tal-allinjament

Il-pajpijiet għandhom ikunu allinjati mal-pompa aktar milli jġiegħel lill-pompa taqbel mal-pajpijiet pożizzjonati ħażin.

Qatt tuża l-flanġ tal-pompa biex tiġbed pajp fil-pożizzjoni. Dan jista 'jimponi stress eċċessiv fuq il-kisi u ż-żennuni u jista' jaffettwa l-allinjament tax-xaft.



6. Installazzjoni xierqa tal-pajpijiet tal-ġbid

In-naħa tal-ġbid ta 'pompa ċentrifugali teħtieġ attenzjoni partikolari minħabba li kundizzjonijiet ħżiena ta' ġbid jistgħu jikkawżaw kavitazzjoni u tħaddim instabbli.

Il-pajpijiet tal-ġbid għandhom jipprovdu fluss ta 'fluwidu bla xkiel u uniformi b'telf minimu ta' pressjoni.

Konsiderazzjonijiet importanti jinkludu:

Żomm il-linja tal-ġbid dirett kemm jista 'jkun

Minkbejn u fittings mhux meħtieġa ħdejn il-ġbid tal-pompa jistgħu jżidu t-taqlib u t-telf idrawliku.

Evita l-bwiet tal-arja

L-arranġament tal-pajpijiet għandu jipprevjeni postijiet fejn l-arja tista 'takkumula.

Ipprovdi appoġġ tal-pajp indipendenti

Il-pajp tal-ġbid m'għandux jittrasferixxi l-piż tiegħu għaż-żennuna tal-pompa.

Imminimizza t-telf tal-ġbid

Reżistenza tal-ġbid eċċessiv tnaqqas l-NPSH disponibbli u tista 'żżid ir-riskju ta' cavitation.

Għal applikazzjonijiet kritiċi, l-arranġament tal-pajpijiet tal-ġbid għandu jiġi evalwat flimkien mar-rekwiżiti NPSH u l-kurva tal-prestazzjoni tal-pompa.



7. Ikkoreġi l-Installazzjoni tal-Piping ta' Skariku

Il-pajpijiet tal-iskarigu għandhom ukoll ikunu allinjati sew u appoġġjati b'mod indipendenti.

Sistema ta 'skarika tipika tista' tinkludi valv ta 'kontroll, valv ta' iżolament, gauge tal-pressjoni, u aċċessorji oħra skond l-applikazzjoni.

Il-pajpijiet għandhom:

Kun appoġġjat b'mod indipendenti

Evita tagħbijiet eċċessivi fuq il-pompa

Ħalli l-moviment termali meħtieġ

Żomm allinjament xieraq

Imminimizza t-telf idrawliku bla bżonn

Il-pompa m'għandhiex tintuża bħala appoġġ strutturali għall-pipeline.

Pajpijiet ta 'skariku mhux korretti jistgħu jikkawżaw tensjoni tal-pajp, deformazzjoni tal-kisi, vibrazzjoni miżjuda, u ħsara mekkanika prematura.



8. Iżolament tal-Vibrazzjoni għal Pompi Ċentrifugali

L-iżolament tal-vibrazzjoni jista 'jgħin biex titnaqqas it-trażmissjoni tal-vibrazzjoni tal-pompa għal artijiet, pedamenti u strutturi tal-madwar.

Soluzzjonijiet komuni jinkludu:

Pads tal-Gomma

Il-pads tal-vibrazzjoni tal-gomma ħafna drabi jintużaw għal installazzjonijiet ta 'pompi iżgħar jew eħfef. Huma relattivament sempliċi u ekonomiċi.

Iżolaturi tar-Rebbiegħa

L-iżolaturi tar-rebbiegħa jistgħu jipprovdu iżolament tal-vibrazzjoni akbar u ħafna drabi huma kkunsidrati għal tagħmir jew installazzjonijiet akbar b'rekwiżiti ta 'vibrazzjoni aktar stretti.

Bażijiet ta' Inerzja

Bażi ta 'inerzja tista' tintuża flimkien ma 'iżolaturi tal-vibrazzjoni biex tipprovdi pjattaforma ta' immuntar stabbli u ttejjeb il-prestazzjoni dinamika.

L-iżolatur korrett għandu jintgħażel skont il-piż attwali tat-tagħmir, id-distribuzzjoni tat-tagħbija, il-veloċità operattiva, u l-prestazzjoni tal-iżolament meħtieġa.

Sempliċement it-tqegħid ta 'pads tal-gomma standard taħt pompa ma jiggarantixxix kontroll effettiv tal-vibrazzjoni.



9. Evita Pontijiet tal-Vibrazzjoni Riġidi

Sistema ta 'iżolament tal-vibrazzjoni ma tistax taħdem b'mod korrett jekk konnessjonijiet riġidi jaqbżu l-iżolaturi.

Pontijiet ta' vibrazzjoni possibbli jinkludu:

Konnessjonijiet tal-pajpijiet riġidi

Kejbils appoġġjati ħażin

Kuntatt strutturali madwar il-bażi iżolata

Appoggi riġidi konnessi direttament mal-bażi tat-tagħmir

Jistgħu jintużaw konnetturi flessibbli fejn xieraq biex jakkomodaw moviment limitat u jnaqqsu t-trażmissjoni tal-vibrazzjoni.

Madankollu, konnetturi flessibbli għandhomlejintuża biex jikkumpensa għal allinjament ħażin tal-pajp jew appoġġ inadegwat tal-pajp.

L-approċċ korrett huwa:

Appoġġ xieraq tal-pajp + allinjament korrett + konnessjoni flessibbli xierqa + iżolament tal-vibrazzjoni magħżul b'mod korrett



10. Ikkunsidra l-Espansjoni Termali

L-espansjoni termali hija speċjalment importanti għall-pompi li jimmaniġġjaw l-ilma sħun, l-ilma tal-għalf tal-bojler, iż-żejt termali jew il-fluwidi tal-proċess.

Hekk kif it-temperatura tinbidel, il-pajpijiet konnessi jespandu u jikkuntrattaw.

Jekk dan il-moviment huwa mrażżan ħażin, forzi eċċessivi jistgħu jiġu trasferiti lill-pompa.

Il-konsegwenzi potenzjali jinkludu:

Tagħbija żejda taż-żennuna

Deformazzjoni tal-kisi

Allinjament ħażin tax-xaft

Falliment tas-siġill mekkaniku

Żieda fil-vibrazzjoni

Għal applikazzjonijiet ta 'fluwidu sħun-, is-sistema tal-pajpijiet għandha tkun iddisinjata b'appoġġi xierqa, gwidi, ankri, ħoloq ta' espansjoni, jew konnessjonijiet flessibbli skont ir-rekwiżiti tal-proġett.



11. Il-Kummissjonar tal-Pompa Wara l-Installazzjoni

Proċedura ta 'kummissjonar bir-reqqa tgħin biex jiġu identifikati problemi ta' installazzjoni qabel ma l-pompa tidħol fis-servizz kontinwu.

Pass 1: Iċċekkja l-installazzjoni mekkanika

Spezzjona:

Fondazzjoni

Pjanċa bażi

Boltijiet tal-ankri

Akkoppjar

Allinjament tax-xaft

Lubrikazzjoni

Siġill mekkaniku

Gwardja tal-igganċjar

Pass 2: Iċċekkja s-sistema tal-pajpijiet

Kun żgur li l-pajpijiet tal-ġbid u tal-ħruġ huma appoġġjati sew u ħielsa minn stress estern eċċessiv.

Pass 3: Ikkonferma l-mili tal-pompa jew l-priming

Pompa ċentrifugali konvenzjonali m'għandhiex taħdem niexfa sakemm ma tkunx iddisinjata speċifikament għal tħaddim niexef.

Pass 4: Ikkonferma r-rotazzjoni

Ivverifika li l-mutur idur fid-direzzjoni t-tajba.

Pass 5: Ibda l-pompa

Segwi l-proċedura tal-istartjar rakkomandata mill-manifattur.

Pass 6: Immonitorja l-kundizzjonijiet operattivi

Iċċekkja:

Rata tal-fluss

Pressjoni tal-ġbid

Pressjoni tal-ħruġ

Kurrent tal-mutur

Temperatura tal-bearing

Vibrazzjoni

Tnixxija tas-siġill mekkaniku

Storbju anormali

Kwalunkwe kundizzjoni anormali sinifikanti għandha tiġi investigata qabel tħaddim kontinwu.



12. Kawżi Komuni ta 'Vibrazzjoni Eċċessiva tal-Pompa

Jekk pompa ċentrifugali installata ġdida tivvibra b'mod eċċessiv, tassumix immedjatament li l-pompa nnifisha hija difettuża.

Iċċekkja l-installazzjoni b'mod sistematiku.

Allinjament ħażin

L-allinjament mhux korrett tal-pompa u l-mutur huwa kawża komuni ta 'vibrazzjoni u problemi ta' ġarr jew akkoppjar.

Strain tal-pajp

Pajpijiet li huma allinjati ħażin jew mhux appoġġjati jistgħu jimponu forzi eċċessivi fuq il-pompa.

Problemi Fondazzjoni

Boltijiet ta 'ankri maħlula, grouting inadegwat, jew pedament dgħajfa jistgħu jippermettu moviment mhux mixtieq.

Kavitazzjoni

NPSH insuffiċjenti, telf ta 'ġbid eċċessiv, jew temperatura għolja tal-likwidu jistgħu jwasslu għal cavitation.

Jopera Barra mill-Medda Rakkomandata

It-tħaddim 'il bogħod wisq mill-firxa operattiva preferuta tal-pompa jista' jżid l-instabilità u l-vibrazzjoni idrawlika.

Problemi tar-rotor jew tal-Bearing

L-iżbilanċ, il-ħsara tal-bearing, jew il-problemi tax-xaft għandhom jiġu kkunsidrati wkoll meta l-kundizzjonijiet tal-installazzjoni jkunu sodisfaċenti.



13. Lista ta' Kontroll għall-Installazzjoni tal-Pompa Ċentrifugali

Qabel l-istartjar, il-punti li ġejjin għandhom jiġu vverifikati:

Oġġett	Iċċekkja
Fondazzjoni	Stabbli, livell u adattat
Pjanċa bażi	Sostnuti sew u grouted
Boltijiet tal-Ankra	Installat u ssikkat b'mod korrett
Allinjament	Fi ħdan ir-rekwiżiti tal-manifattur
Sieq artab	Iċċekkjat u kkoreġut
Akkoppjar	Installat sew
Pajpijiet tal-ġbid	Allinjat u appoġġjat b'mod korrett
Pajpijiet ta' Skarigu	Allinjat u appoġġjat b'mod korrett
Stress tal-pajpijiet	Ebda tagħbija esterna eċċessiva
Lubrikazzjoni	Tip korrett u livell
Siġill	Installat sew
Rotazzjoni	Direzzjoni korretta
Vibrazzjoni	F'firxa aċċettabbli
Pressjoni	Konsistenti mal-prestazzjoni mistennija



14. POMPI HNYB: Soluzzjonijiet Affidabbli ta 'Pompi Ċentrifugali

HNYB PUMPS huwa manifattur professjonali tal-pompa industrijali li jipprovdi soluzzjonijiet ta 'pompa ċentrifugali għall-provvista tal-ilma, impjanti tal-enerġija, minjieri, sistemi tal-bojlers, applikazzjonijiet petrokimiċi, proġetti muniċipali, u servizzi industrijali oħra.

Il-firxa tal-prodotti tagħna tinkludi:

Pompi Ċentrifugali tal-Każ maqsum Orizzontali

Pompi ċentrifugali b'ħafna stadji orizzontali

Pompi b'diversi stadji li jibbilanċjaw lilhom infushom-

Pompi Ċentrifugali tal-Ġbid tat-Tmiem

Pompi Ċentrifugali Kimiċi

Pompi -Ċentrifugali ta' Pressjoni Għolja

Pompi Ċentrifugali Vertikali

Għal proġetti personalizzati, l-għażla tal-pompa tista’ tkun ibbażata fuq:

Rata tal-Fluss + Ras + Fluwidu + Temperatura + Pressjoni + NPSH + Kundizzjonijiet ta 'Installazzjoni

Nirrakkomandaw li nevalwaw il-pompa, il-mutur, il-pedament, il-pajpijiet, u l-kundizzjonijiet operattivi bħala sistema kompluta biex tinkiseb prestazzjoni affidabbli fit-tul-.



L-installazzjoni korretta tal-pompa ċentrifugali hija essenzjali biex tinkiseb operazzjoni stabbli, vibrazzjoni baxxa, u ħajja twila ta 'servizz.

L-aktar prinċipji importanti huma:

Fondazzjoni Stabbli + Allinjament Korrett + Appoġġ Proper tal-Pajpijiet + Stress tal-Pajp Ikkontrollat ​​+ Iżolament tal-Vibrazzjoni Adattat + Kummissjonar bir-reqqa

L-iżolament tal-vibrazzjoni waħdu ma jistax isolvi problemi fundamentali ta 'installazzjoni. Installazzjoni ta 'pompa affidabbli teħtieġ li s-sistema kollha taħdem flimkien, mill-pedament u l-pjanċa tal-bażi sal-kundizzjonijiet tal-pajpijiet u tat-tħaddim.

Billi jsegwu prattiki xierqa ta 'installazzjoni u kummissjonar, l-utenti jistgħu jnaqqsu l-vibrazzjoni, jipproteġu berings u siġilli mekkaniċi, itejbu l-affidabilità tal-pompa, u jestendu l-ħajja tas-servizz tat-tagħmir.
